元器件测量 – 电池阻抗测试仪 BT4560

元器件测量

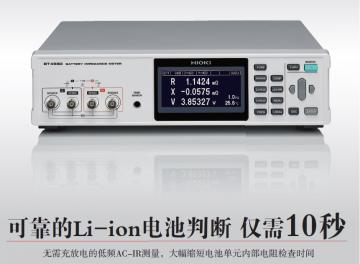

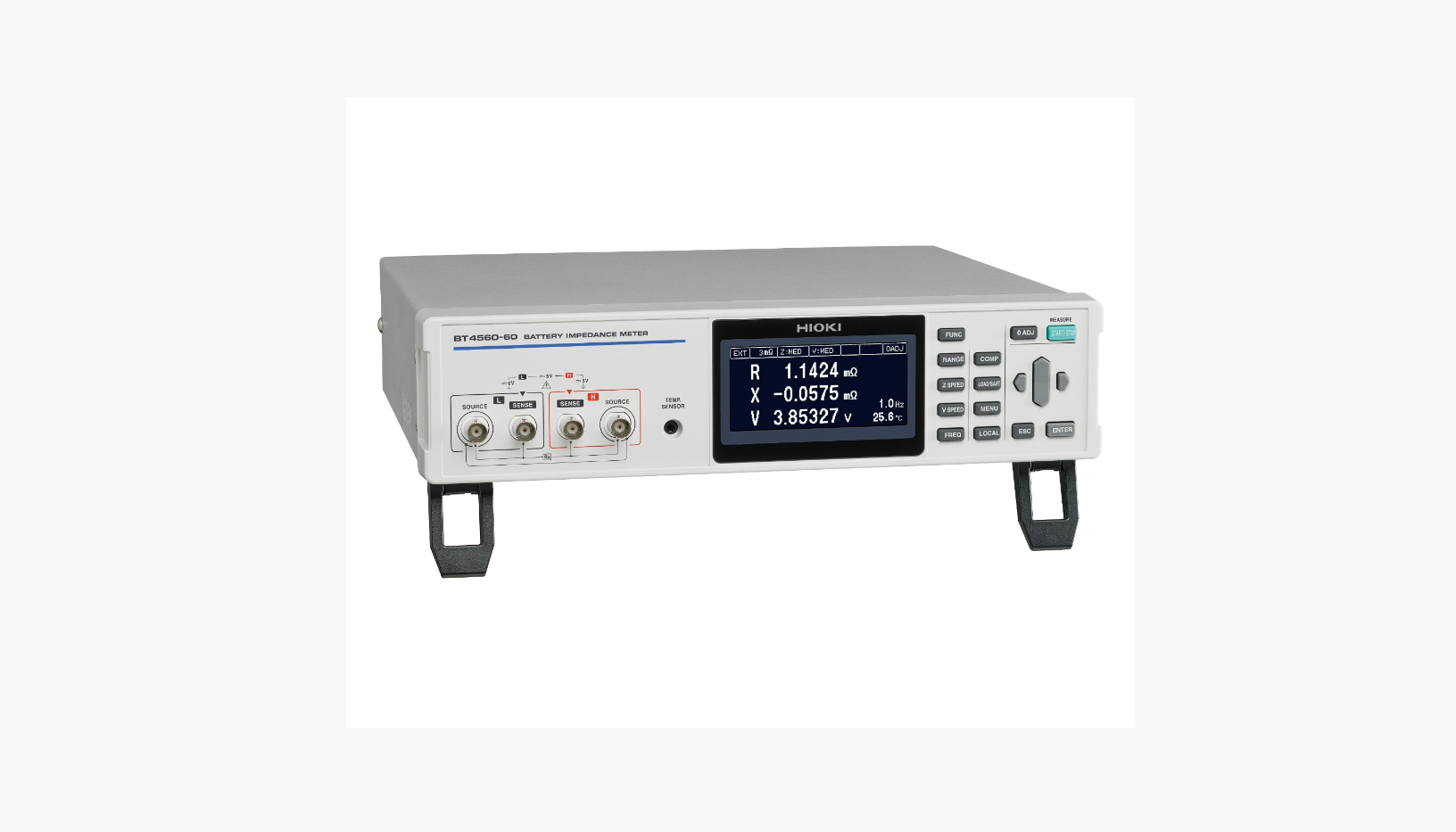

电池阻抗测试仪 BT4560

———————————————————

锂电池的可靠性判断 10秒

低频AC-IR*测量，测量时间短

*使用1Hz以下的低频测量内阻的话不需要充放电

也能精确*测量低阻电池

*改善S/N比，在3mΩ量程下测试电流为1.5A

电路结构较难受到接触电阻和布线电阻的影响，实现稳定测量

同时测量阻抗和电压

不标配测试线。请根据测量用途购买选件中的测试线。

====================================

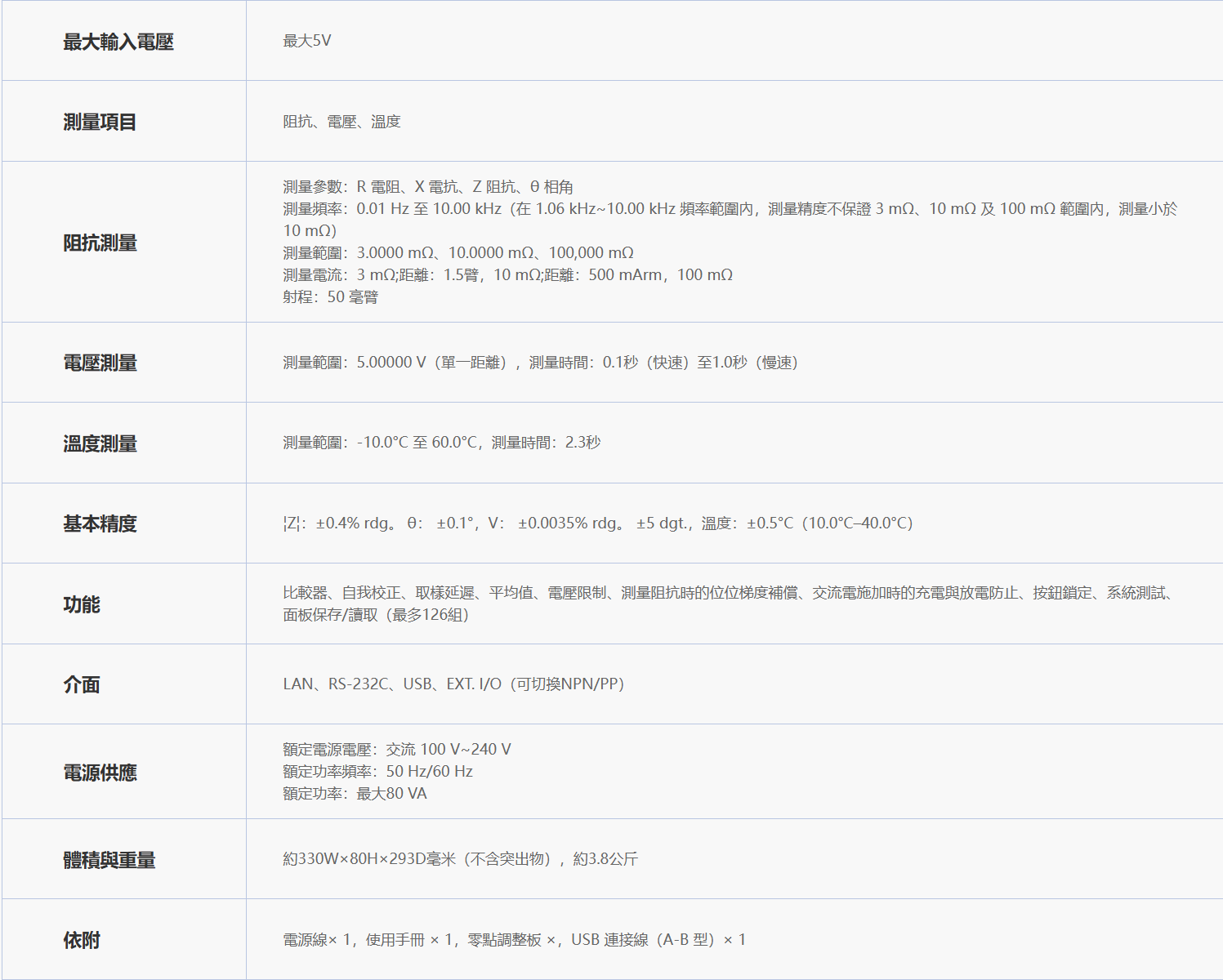

基本参数

最大输入电压 最大5V

测量项目        阻抗、电压、温度

阻抗测量 测量参数：R, X, Z, θ，测量频率：0.1 Hz～1050 Hz，测量量程：3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ

测试电流：3 mΩ 量程：1.5 Arms, 10 mΩ量程：500 mArms, 100 mΩ量程：50 mArms

电压测量 测量量程：5.00000 V（单量程），测量时间：0.1s(Fast)～1.0 s (Slow)

温度测量 测量量程：10.0 ℃～60.0 ℃，测量时间：2.3s

基本精度

Z: ±0.4% rdg. ±(8 to 60) dgt. , V: ±0.0035% rdg. ±5 dgt. ,

温度: ±0.5 ℃ (10.0 to 40.0 ℃时)

功能         比较、自我校准、采样延迟、平均值、接触检查、测试电流异常等

接口         RS-232C/USB (假设COM接口) ※不能同时使用

EXT. I/O (NPN/PNP可切换)

电源         AC 100～240 V, 50/60 Hz, 80 VA max

体积及重量 330W × 80H × 293D mm, 3.7 kg

附件         电源线×1,使用说明书×1,调零板×1,USB连接线（A-B型）×1,CD-R（通讯说明书，PC应用软件，USB驱动）×1
