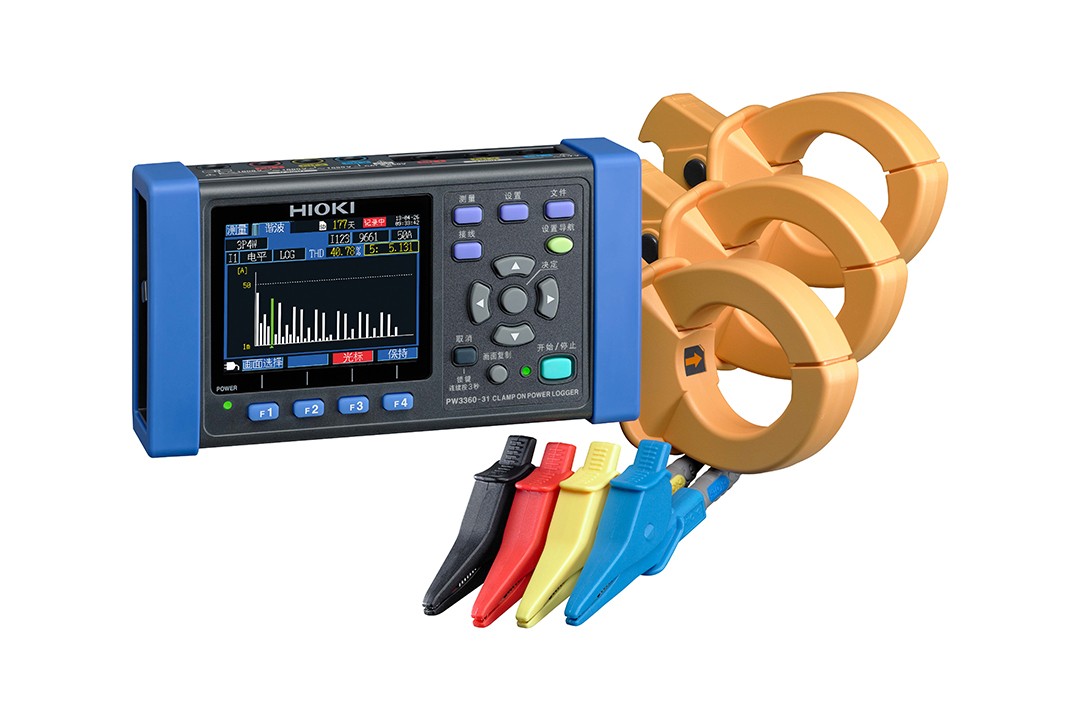

钳形功率计 PW3360-30/31

钳形功率计 PW3360-30/31

钳形功率计PW3360-30(仅主机)

钳形功率计PW3360-31(带谐波分析模块)

===============================================================================

操作简单的小型钳形功率计！节能活动从把握现状开始。

适用于单相~三相4线，最大对应380V供电线

最大测试电压780V，显示范围高达1000V

单相2线的话可以3电路同时测量(同一电源系统时)

最小可测50.000mA量程，也可测量泄漏电流(需要选件中的传感器)

使用SD卡可长时间保存

设置导航功能有助于准确接线(接线状态实时显示画面中)

注意：PW3360-30主机无法单独测量。请根据不同的测量要求另外购买选件中的钳形传感器。如要采集数据则需要购买SD卡。

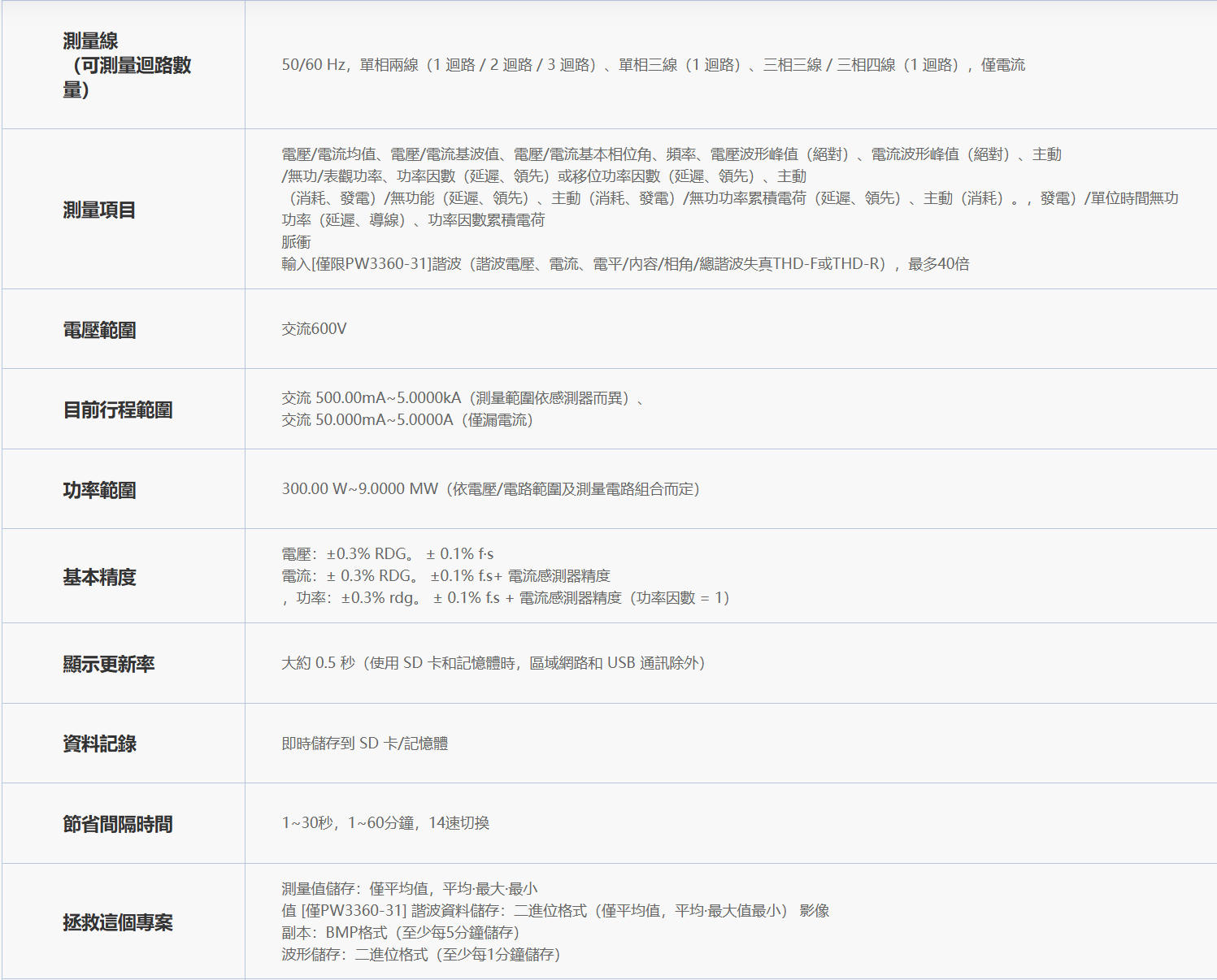

基本参数

测量线路  (可测电路数)

50/60 Hz，单相2线(1电路/2电路/3电路)， 单相3线 (1电路)， 三相3线/三相4线 (1电路)，仅电流

———————————————————————————————————-

测量项目

电压/电流有效值，电压/电流基波值，电压/电流基波相位角，频率，电压波形峰值(绝对值)，电流波形峰值(绝对值)

有功/无功/视在功率，功率因数(延迟、超前)或移位功率因数(延迟、超前)

有功(消耗、产生)/无功电能(延迟、超前)，有功(消耗、产生)/无功功率累积电量(延迟、超前)，有功(消耗、产生)/无功功率单

位时间电量(延迟、超前)，功率因数累积电量

脉冲输入

—————————————————————————————–

电压量程 AC 600V

电流量程 AC 500.00mA~5.0000kA(根据所用传感器，测量范围有所不同)，

AC 50.000mA~5.0000A(仅泄漏电流)

功率量程 300.00 W~9.0000 MW(根据电压/电路量程和测量线路的组合而定)

基本精度 电压：±0.3% rdg. ±0.1% f.s

电流：±0.3% rdg. ±0.1% f.s+电流传感器精度

功率：±0.3% rdg. ±0.1% f.s+电流传感器精度(功率因数=1)

显示更新率 约0.5s(使用SD卡和内存时，LAN和USB通讯时除外)

数据记录 实时保存至SD卡/内存中

保存间隔时间 1～30秒, 1～60分, 14档切换

保存项目 测量值保存：仅限平均值、平均·最大·最小值

画面复制：BMP格式(最短以5分钟的时间间隔进行保存)

波形保存：二进制格式(最短以1分钟的时间间隔进行保存)

接口  SD卡

LAN 100BASE-TX：HTTP服务器功能，使用通讯软件来设置和下载数据

USB2.0：和PC连接时将SD卡和内存识别为移动存储设备，通过通讯软件进行设置并下载数据

脉冲输出：测量累积电能时，输出和有功电能成比例的脉冲信号，开路集电极绝缘输出

功能 接线确认，设置导航，画面复制，时钟，显示保持等

电源 AC适配器Z1006 (100V～240V, 50/60Hz), 40VA (含AC适配器)

电池组9459：DC 7.2V, 3VA，连接AC适配器充电时间6小时10分钟，连续使用时间8h(背光灯OFF时)

体积及重量 180 W × 100 H × 50 D mm, 550 g(不含电池套装PW9002)

180 W × 100 H × 67.2 D mm, 830 g (装有电池套装PW9002时)

附件 电压线L9438-53×1(黑、红、黄、蓝)，AC适配器Z1006×1，USB连接线(0.9m)×1，使用说明书×1，测量指南×1，彩色螺线管(红                 黄蓝各2个，用于区别钳形传感器的颜色)×1组，螺线管×5(用于捆扎钳形传感器线)
