TOHNICHI ATG/BTG 掌上型扭⼒表
Models:
ATG045CN, —–
ATG09CN, ATG09CN-S,
ATG1.5CN, ATG1.5CN-S,
ATG3CN, ATG3CN-S,
ATG6CN, ATG6CN-S,
ATG12CN, ATG12CN-S,
ATG24CN, ATG24CN-S,
BTG15CN, BTG15CN-S,
BTG24CN, BTG24CN-S,
BTG36CN, BTG36CN-S,
BTG60CN, BTG60CN-S,
BTG90CN, BTG90CN-S,
BTG150CN, BTG150CN-S,

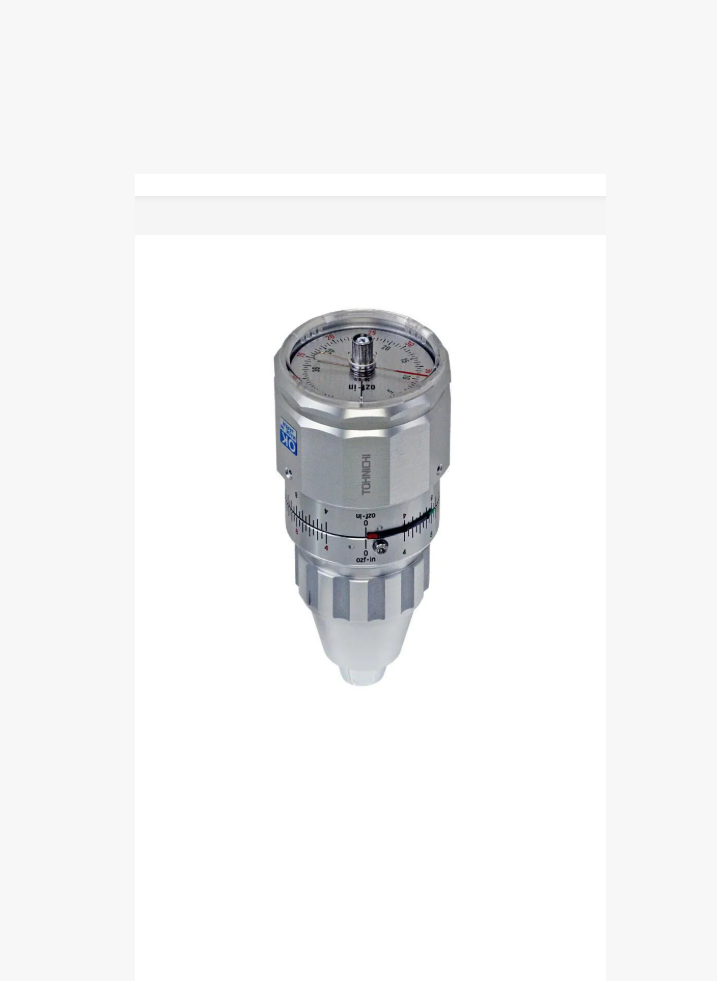

ATG（機身較小）與 BTG（機身較大）系列為手持式類比扭力計，可測量極低扭力範圍（0.05 cN·m 至 150 cN·m，或相應的 gf·cm/ozf·in 範圍），配備無鍵 3 爪夾頭、雙向測量及具過載止擋的 270° 轉盤，實現安全且精準的讀值。
功能與特點
-
雙向測量，直接讀值
-
無鍵 3 爪夾頭（標配鋁製；可選樹脂或鋼製）
-
推鎖按鈕固定夾頭，夾持穩固
-

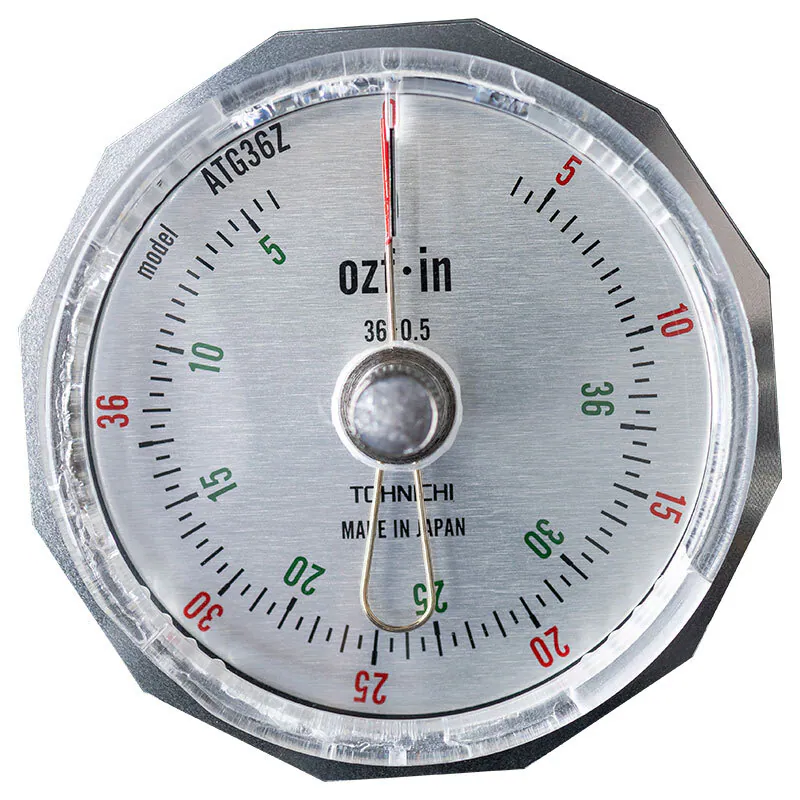

270° 刻度盤，附過載止擋機構
-

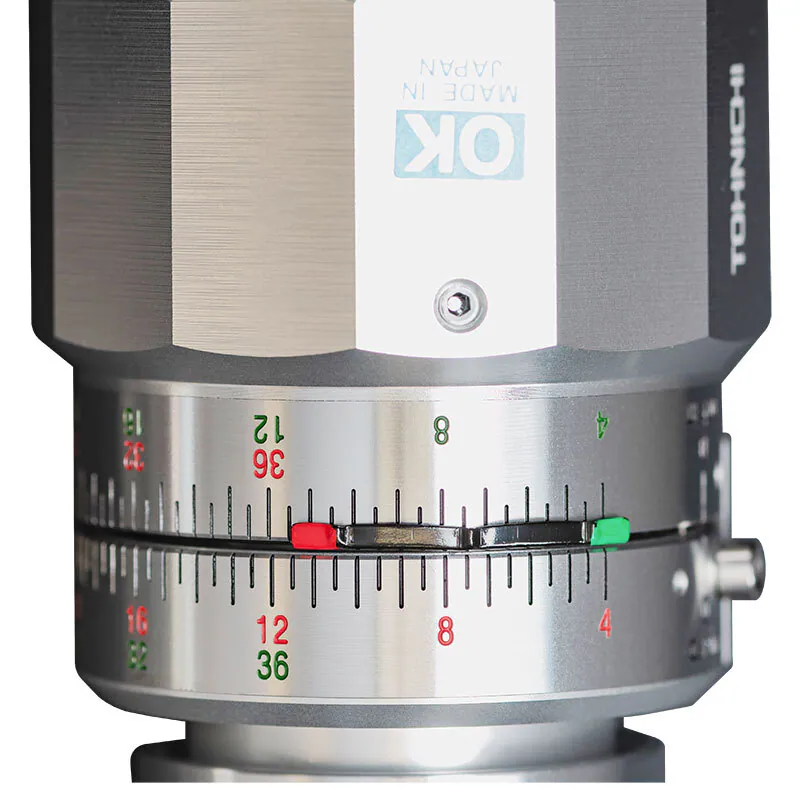

側面刻度易於讀取；「–S」型號另含頂部記憶指針
-
精度高達 ±2 % 讀值
-
附塑膠收納盒與校正證書
技術參數
ATG 系列（機身長度 L’ = 98 mm）
型號 |
扭力範圍 (cN·m) |
刻度 (cN·m) |
夾持直徑 Φd (mm) |
刻度盤直徑 D1 (mm) |
重量 (kg) |
|---|---|---|---|---|---|
ATG045CN |
0.05 – 0.45 |
0.01 |
1 – 6.5 |
35 |
0.18 |
ATG09CN |
0.1 – 0.9 |
0.02 |
1 – 6.5 |
35 |
0.18 |
ATG1.5CN |
0.2 – 1.5 |
0.05 |
1 – 6.5 |
35 |
0.18 |
ATG3CN |
0.3 – 3 |
0.1 |
1 – 6.5 |
35 |
0.18 |
ATG6CN |
0.6 – 6 |
0.2 |
1 – 6.5 |
35 |
0.18 |
ATG12CN |
1 – 12 |
0.5 |
1 – 6.5 |
35 |
0.18 |
ATG24CN |
3 – 24 |
1 |
1 – 6.5 |
35 |
0.18 |
BTG 系列（機身長度 L’ = 127 mm）
型號 |
扭力範圍 (cN·m) |
刻度 (cN·m) |
夾持直徑 Φd (mm) |
刻度盤直徑 D1 (mm) |
重量 (kg) |
|---|---|---|---|---|---|
BTG15CN |
2 – 15 |
0.5 |
1 – 8.5 |
53 |
0.52 |
BTG24CN |
3 – 24 |
1 |
1 – 8.5 |
53 |
0.52 |
BTG36CN |
4 – 36 |
2 |
1 – 8.5 |
53 |
0.52 |
BTG60CN |
6 – 60 |
5 |
1 – 8.5 |
53 |
0.52 |
BTG90CN |
10 – 90 |
10 |
1 – 8.5 |
53 |
0.52 |
BTG150CN |
20 – 150 |
20 |
1 – 8.5 |
53 |
0.52 |
