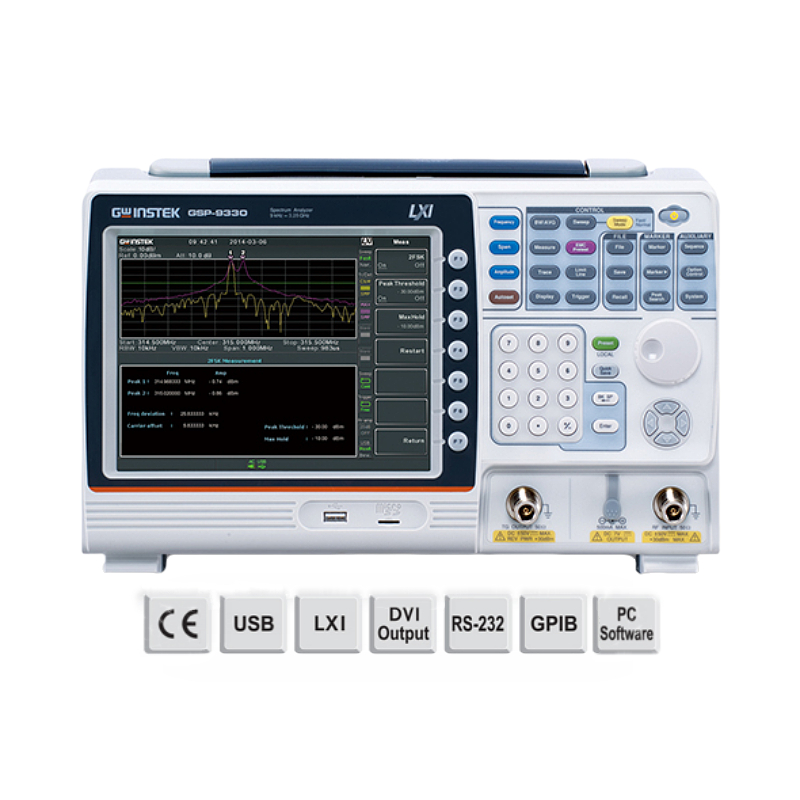

GSP-9330 Spectrum Analyzer

頻譜分析儀

• 頻率範圍：9kHz~3.25GHz

• 頻率穩定性：0.025ppm;老化速率：1ppm

• RBW：1Hz~1MHz（3dB） 6dB EMI濾波器：200Hz、9kHz、120kHz、1MHz

• 最快掃描時間：204微秒

• 靈敏度：-149dBm/Hz（@前置放大器开启）

• 內建前置放大器、50dB衰減器與串列功能

• 內建電磁相容預測函數

• 內建 2FSK 分析、AM/FM/ASK/FSK 解調與分析

• 內建 p1dB 點、諧波、通道功率、N-dB 頻寬、頻率計數、時域功率測量，

• OCBW、ACPR、SEM、TOI、CNR、CTB、CSO、雜訊符號、閘控掃描

• 內建頻譜圖、頂頻譜圖與視窗顯示模式

• EMI 測量軟體的遠端控制：SpectrumShot

• 遠端控制介面：LAN、USB、RS-232c

• 選配：追蹤源、GPIB 介面、電池組

• GSP-9330 是一款用於 3.25GHz 高速測試的頻譜分析儀，最高掃描速度為 204μS。 使用者能透過快速掃描時間輕鬆處理和分析調變訊號。 調變訊號處理的關鍵在於快速掃描時間與訊號解調功能。 除了類比 AM/FM 解調與分析功能外，GSP-9330 也提供 ASK/FSK 及 2FSK 數位訊號的解調與分析功能。 如今，EMC 問題對產品設計流程至關重要。 因此，GSP-9330 採用電磁相容預測解決方案以促進電磁相容測試。 GSP-9330 簡單的電磁相容預測流程大幅縮短用戶推出產品所需的時間。

  答：快速訊號掃描速度是頻譜分析儀的重要規格
  。 GSP-9330 的掃描速度可達 204 微秒。 使用者透過快速掃描時序來識別並分析各種快速或瞬態訊號。 例如頻率/振幅調變訊號、藍牙跳頻訊號、調諧電壓控制振盪器，或其他ISM頻段的干涉訊號。
  FM訊號監控台灣3G電信訊號

  B。調變訊號分析
  由於設計成本低且功耗低，2FSK 調變廣泛應用於低功耗與低資料傳輸速率的射頻通訊應用中。 如今，2FSK 調變技術廣泛應用於各種產品與系統，如消費性電子、汽車電子、RFID、自動抄表及工業控制裝置。 2. FSK 分析可測量包括載波功率、FSK 頻率偏移、載波頻率及載波頻率偏移測量等參數。 使用者可設定頻率偏移與載波偏移的判斷條件，以快速評估測試結果。
  RFID 與光通訊系統通常使用振幅移鍵控（ASK），而無線電話、呼叫系統及 RFID 等應用則使用頻移鍵控（FSK）。 ASK/FSK 解調與分析測量參數，包括振幅調變深度、頻率偏移、載波功率與載波頻率偏移、符號數及波形。 使用者可設定振幅調變深度、頻率偏移、載波功率及載波偏移的合格或未通過測試結果。 它也提供根據資料訊息判斷前導碼與同步的功能。
  AM/FM 訊號分析與測量參數，包括振幅調變深度、頻率偏移、調變速率、載波功率、載波頻率偏移及 SINAD。 使用者可設定振幅調變深度、頻率偏差、載波功率及載波偏移等條件，以快速取得測試結果。 AM/FM 解調允許解調並收聽 AM 或 FM 廣播訊號。
  2. FSK 訊號分析 ASK/FSK 訊號分析與解調功能 AM/FM 訊號分析與解調功能

  C. EMC 預診斷測試解決方案
  GSP-9330 配備專用 EMI 專用 200/9k/120k/1MHz 濾波器、20dB 低雜訊放大器，以及準峰值/平均偵測模式。使用者可在機器的 EMC 預測試功能中執行必要的測試，並可搭配套件進行輻射與傳導測試。
  GKT-008 提供完整的近場探針組用於輻射測試，簡化複雜測量並模擬 3 公尺/10 公尺遠場實驗室測試，大幅節省除錯與通勤工程師的時間成本; 它也可與GSP-9330的追蹤產生器功能搭配使用，進行緊急醫療服務（EMS）測試。
  在導電測試方面，可與LIS及隔離變壓器結合進行電磁導導測量。若測試端存在大或複雜電壓波動，可使用瞬態限制器提升測試設備安全性。

  頻譜分析儀的英文名稱為 Spectrum Analyzer，縮寫為 Spectrum Analyzer。

  頻譜分析儀的原理

  廣義來說，訊號頻譜指的是構成訊號的所有頻率成分的總集合; 狹義上，在一般頻譜測量中，隨頻率變化的振幅譜通常被稱為頻譜。

  頻譜測量：測量訊號在頻域內的頻率成分，以取得各種訊號參數。

  頻譜分析儀的主要參數

  頻譜分析儀的主要參數如下：

  頻率指示器：輸入頻率範圍、頻率掃描寬度、頻率解析度、頻率準確度、老化速率、解析度頻寬、顯示頻寬

  振幅指示器：振幅測量準確度、動態範圍、相位噪聲、背景雜訊、1dB 壓縮點、最大輸入電平、衰減器、前置放大器

  頻譜分析儀的使用

  在無線通訊裝置、元件及系統測量應用中，頻譜分析儀是廣泛使用的測量儀器。 它測量並顯示射頻信號的頻率分布。 訊號頻率與振幅等資訊可透過頻譜分析儀測量與讀取。 頻譜分析儀的應用範圍廣泛。它們可用於遠端控制測試、藍牙測試、電磁相容性測試（進行/輻射）、P1dB 測試、放大器測試、濾波器測試、手機維修測試、電纜損耗測試、中繼器測試等多種用途。

  Goodwin Electronics 於 1999 年正式進入射頻領域，數十年來其產品發展迅速，目前運作頻率範圍為 1GHz 至 3.25GHz。 Goodwin 設計的頻譜分析儀具備極快的測試速度、超快掃描時間、豐富的訊號解調功能，並整合 EMI/EMC 預測功能，使 EMI/EMC 測試更快速。

  調變訊號分析與解調

   GW 電子頻譜分析儀具備強大的調變訊號分析與解調功能。 標準功能包括AM（振幅調變）、FM（頻率調變）、ASK（振幅移鍵控）及FSK（頻移鍵控）分析與解調功能。

  電磁相容性（EMC）的使用

  EMI/EMC 預測測試解決方案能及早偵測 EMI/EMC 問題，並迅速處理及預防，有助於加速產品上市時間。

  輻射檢測套件GKT-008 提供完整的近場探頭組合，簡化複雜測量，並在實驗室模擬 3 公尺/10 公尺遠場測試，大幅節省除錯與通勤時間成本; EMS測試也可結合GKT-008與GSP-9330的追蹤產生器功能進行。

  導電測試區可結合線阻抗穩定網路（LISN）及隔離變壓器，以測量電磁導通。若需接觸探針進行除錯， 如果你擔心測試端出現大或複雜的電壓波動，可以使用脈衝限制器來讓測試設備更安全。

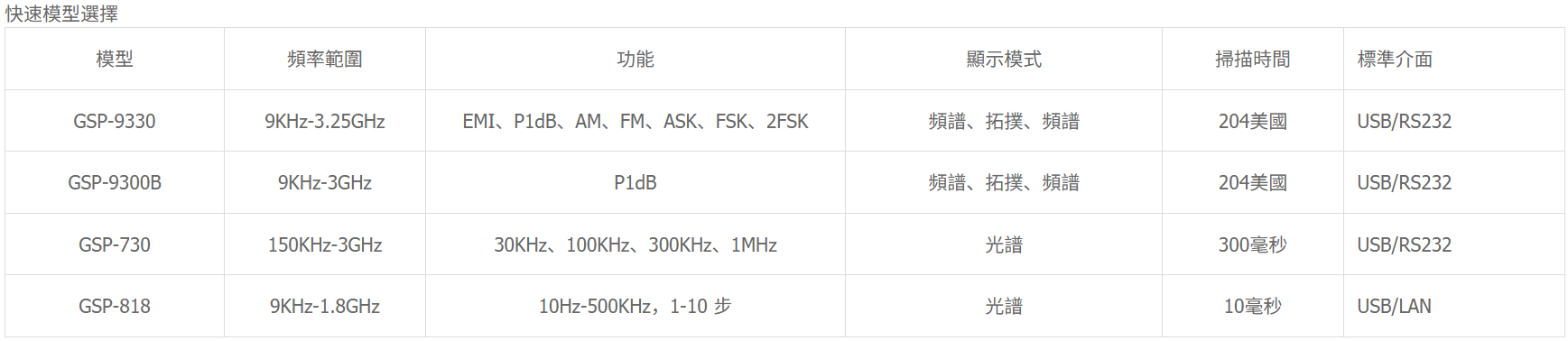

  GSP 系列：GSP 系列頻譜分析儀具備靈活便利的功能及使用者友善的操作面板。透過完整的設定選單，可廣泛應用於實驗、測量及維護服務。 GSP系列在國為設計技術方面展現了卓越的成就。 許多功能設計用於執行高穩定性測量、進一步的訊號分析及高效能測量。 採用全溫頻率穩定性，並整合高效冷卻機制，維持穩定性並確保精確測量。 拓撲圖與光譜顯示模式被開發出來，用以解讀色溫模式中的訊號，以執行訊號的持久性與時間控制。 我們也提供 SEM、ACPR、OCBW、CNR、CTB 及 CSO 服務測量與標記頻率計數器等多項測量功能。 序列功能允許建立並執行一系列測量步驟，無需連接。 所有常見埠口皆包含在遙控器設計中。
