MDO-2000A Series Mixed-domain Oscilloscopes

多功能混合域數字示波器

• 300/200/100MHz 頻寬，2 通道

• 即時取樣率為 2GSa/s

• 20M / VPO 波形顯示技術下每聲道錄音長度

• 8 吋 WVGA LCD 顯示器

• 波形更新速率最高可達 600,000 wfms/s（分段模式），120,000 wfms/s（正常模式）

• 提供高達 1GHz 的頻譜分析儀功能

• 頻率響應分析儀（FRA）功能（僅於 MDO-2000AG 型號提供）

• 雙通道任意波形訊號產生器可用（僅限 MDO-2000AG 型號）

• 提供 1M 點 FFT 訊號顯示

• 配備高通/低通/帶通濾波器功能

• 29,000 個分段記憶體與波形搜尋功能

• 標準功能包括 I2C/SPI/UART/CAN/LIN 串列匯流排的觸發與解碼功能

• 多個應用程式：資料記錄器、網路儲存功能、範本測試功能等等

• 介面：USB、LAN、Go/NoGo

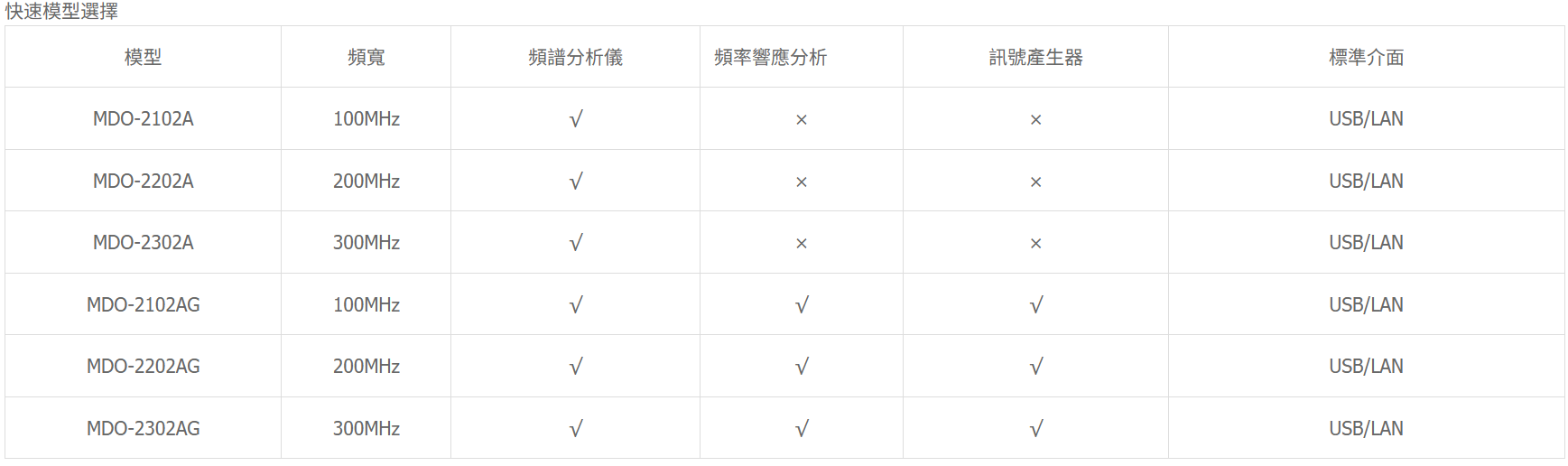

  MDO-2000A 系列是一款多功能混合領域數位示波器。 裝置的全頻寬範圍包括 300MHz、200MHz 和 100MHz。 即時取樣率為 2GSa/s，儲存深度為 20M/ch。 此系列包含兩款型號：MDO-2000A 與 MDO-2000AG，皆標配頻譜分析儀功能。 MDO-2000AG 也提供雙通道 25MHz 任意波形訊號產生器，並具備頻率響應分析（FRA）功能。

• MDO-2000A 系列示波器提供 38 種自動測量參數可供選擇，實現多種專屬測量功能。 此外，還提供波形運算，包括基本數學運算，如加法、減法、乘法、除法、FFT及進階數學運算。它提供15種進階函數運算（Intg、Diff、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan），並提供函數/變數/數值/運算子。 基於測量值的使用者自訂數學函數公式（最多可設定60種波形函數參數設定）。
