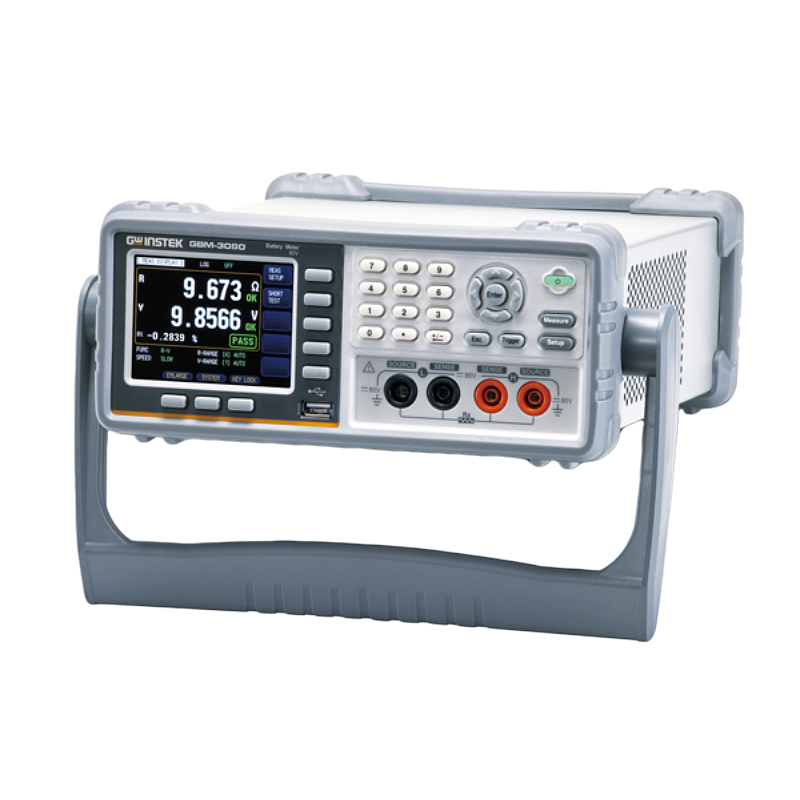

GBM-3000 Battery Meter

電池測試儀

• 3.5 吋 TFT 液晶顯示器（320×240）

• 測量項目：直流電壓與交流電阻

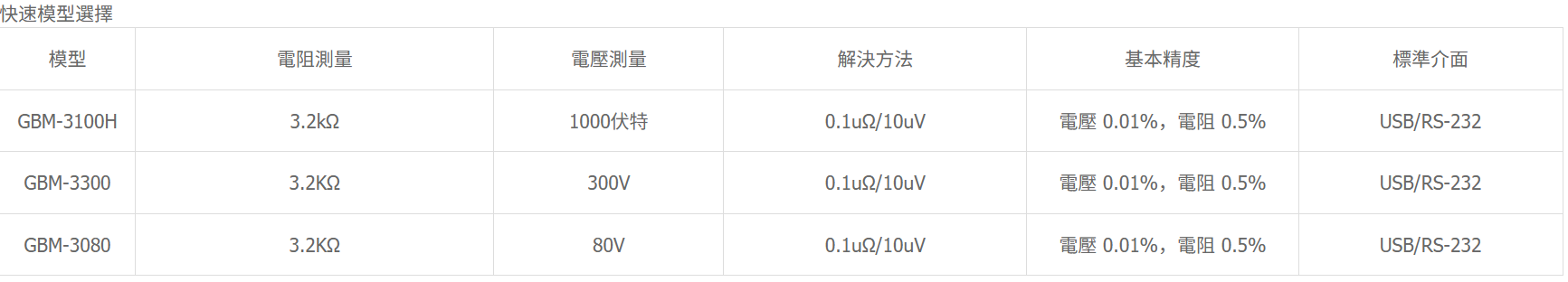

• 電壓測量：1000V（GBM-3100H）或300V（GBM-3300）或80V（GBM-3080）

• 電阻測量：0mΩ ~ 3.2kΩ（最大值）

• 電壓測量基本精度：0.01%

• 電阻測量的基本準確度：0.5%

• 測量解析度最高可達 0.1μΩ 及 10μV

• 獨立判斷電壓與電阻的 Go / NoGo

• 判斷測試導線（探頭）斷開/接觸故障的機制是測量可靠性的保證

• 標準介面：USB 主機/裝置、RS-232C 與處理器

• 顧為電子推出了一系列名為GBM-3000的桌面電池內阻測試器，該測試器以交流1kHz作為測試信號，測量電池電壓及內阻分別在1000V（GBM-3100H）、300V（GBM-3300）及80V（GBM-3080）的電壓與內阻。 此系列配備 3.5 吋 TFT 液晶螢幕、四線測量法、高解析度（6 位元電壓/5 位元電阻）測量與顯示功能，以及獨立的 GO/NOGO 電壓與電阻測定、多種通訊介面等，滿足從單電池、電池單體到最終產品（電池）等各類電池測量需求，使使用者能在生產各階段達成精確測量。

  GBM-3000 系列在測量各類電池的開路電壓與電阻方面具備卓越能力。 電壓測量精度最高可達±（讀數0.01%+5位元），測量解析度可達10μV（8V時）。 電阻測量精度可達±（0.5% 讀數 + 5 位元），測量解析度達 0.1μΩ（3mΩ），特別適合用於定序電池單元測量，以改善串聯與並聯連接間的輸出平衡。 同時，為方便使用者快速且清晰地解讀測量結果，GBM-3000 系列可依電壓與電阻分別執行 HI/LO 測量，並可切換至簡易（大型數位顯示）模式以符合測試精度要求。其設計清晰易讀，提升檢測效率。 除了優秀

  的測量能力外，GBM-3000 系列還提供多項功能以確保效能與便利性。 為確保效能，測試導線（探頭）的接觸狀態偵測功能能有效提醒使用者測試導線（探頭）與被測器是否良好接觸，確保測量值的有效性。 在便利性方面，GBM-3000 系列提供兩種資料儲存方式（最多可測量 10,000 次）。 「一般儲存」僅儲存測量的電壓與電阻值; 「統計儲存」包含統計分析相關的參數（如 CP / CCP / 平均值 / 最大值 / MIN 等）。 使用者可以先將測量資料儲存在內部記憶體，然後透過 USB 傳輸至電腦進行後續分析，且不限於連接電腦。

  此外，為了傳輸與儲存測量結果，GBM-3000 系列提供 RS-232C/USB 裝置（虛擬 COM）用於程式設計與檢索。 處理器用於透過 PLC 進行外部觸發控制。 所有介面皆為標準配備，不僅節省儀器成本，也符合使用不同自動測量系統的需求。

•
