LCR-6000 Precision LCR Meter

精密LCR測試儀

• 3.5 吋彩色 LCD 螢幕

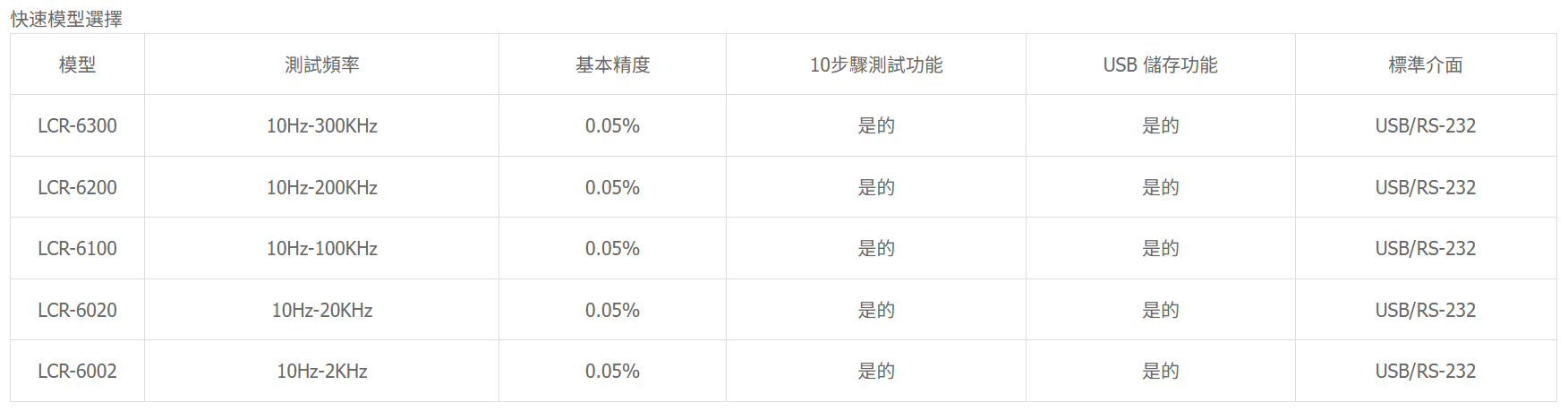

• 5 種型號（10Hz~2kHz/20kHz/100kHz/200kHz/300kHz）

• 測試頻率可持續調整

• 基本準確度：0.05%

• 最大測試速度為25毫秒

• 你可以選擇全頻段或單點開/短頻

• 提供16種主要與次要參數測量組合; 此外，還可以選擇兩個額外的監控參數（例如最多可同時顯示四個不同的參數值）

• 提供 DCR 測量及內部直流偏壓（DC BIAS，±2.5V）

• 使用通過/不通過檢查

• 提供自動水平控制（ALC）功能

• 排序功能提供 9BIN、1AUX 和 10 個類別

• 一個可選擇頻率、電壓和電流條件的十步清單測試

• 標準功能包括 RS-232 控制介面、處理器介面及 USB 儲存埠

• 體積緊湊，適合自動化設備（2U，1/2 機架）

• LCR測試儀能準確且穩定地測量各種元件參數，主要用於測試電感、電容及電阻。 它具備直接功能與操作簡便。 以下是一些簡單元件參數的介紹：

  抵抗R：代表導體對電流的電阻大小，單位為歐姆，表示為Ω。

  電感器L：當電流通過線圈時，線圈內部感應出磁場，進而產生感應電流以抵抗通過線圈的電流。單位為 Henry，符號為 H。

  電容器C：指在給定電位差下儲存的自由電荷量。國際單位為法拉，符號為F。

  電抗X：類似於交流電路中對電流的電阻 （例如串聯RLC電路）、電容與電感它同時也是電流的障礙，單位 為歐姆，符號為Ω。

  阻抗Z：在具有電阻、電感和電容的電路中，施加於電路電流上的阻抗稱為阻抗。 阻抗通常表示為 Z，這是一個複數;實數稱為電阻，虛數稱為電抗。

  導電性G：導電率是描述導體導電性的物理量;其值是電阻的倒數。 該單位為西門子，符號為S。

  電奈米B：複數的虛部，可依性質分為適應部與歸納部。 該單元為西門子，符號為 S

  簡介Y：阻抗Z（複數）的倒數定義為導納（複數）。 該單元為西門子，符號為 S

  品質因子問：對於電子共振系統，Q因子代表電阻的影響，Q因子則代表個別儲存元件及其對應的訊號頻率一般而言，它指的是電路的共振頻率。 Q=Xs/Rs。

  損失因子D：Q 的倒數。

  LCR測試器通常用於測試電感與電容。 測量步驟如下：

  1. 設定測試頻率

  2. 測試電壓或電流水平

  3. 選擇測試參數，如Z、Q、LS（串聯電感）、LP（並聯電感）、CS（串聯電容）、CP（並聯電容）、D等等

  4. 儀器校正：主要用於開路與短路校正。高階儀器需要負載校正

  5. 選擇測試賽程

  6. 固定器材補償

  7. 將被測器安裝在燈具上開始測試

  Cowell Electronics 推出了全新高精度 LCR 計——LCR-6000 系列，提供五款測試頻率範圍從 2kHz 到 300kHz 不等的型號。 整體迷你化設計是此系列（2U）的特色之一，1/2 機架設計用於桌上或系統中。 雖然LCR-6000系列已微型化，但其多元且豐富的功能仍可廣泛應用於被動元件測試的各個階段，如研發、生產測試、進廠檢驗等。 以及更多

  雖然LCR-6000系列已完全微型化，但其功能更豐富且多元。 首先，整個系列採用 3.5 吋彩色 LCD 顯示器，不僅在展示設定條件與測量結果時保持相同豐富的顯示參數~，還新增兩個額外的監控參數; 簡言之，最多可在同一螢幕顯示四個參數結果，大幅提升測量效率。 此外，它新增了一個大型數值顯示模式開關，不僅強調測量結果，還能提供通過/失敗判定，使偵測決策更快速且更方便。

  更便利的使用是此產品系列的另一特色。 LCR-6000 系列提供兩種歸零執行方法~全頻段或單點; 使用者在將整個頻段歸零後，即可在適用的頻率範圍內自由調整頻率點，無需切斷電源或更換測試燈具，節省因反覆調零而浪費的時間。 此外，該範圍內的頻率是連續的，使用者可輸入實際所需的頻率值來測試元件。

  LCR-6000 系列也提供多種輔助測量模式，以滿足不同材料在測量應用中的需求。 例如，為了滿足多層薄膜陶瓷電容器（MLCC）的測試電壓要求，會提供自動電平控制（ALC）功能。 在電感元件測量方面，提供測試電流設定、直流電阻測量功能，以及可選的外部偏壓盒（±2.5A）以滿足測量需求。 對於電容器元件所需的直流偏壓測試，內部提供±2.5V可調電壓，或可選配外部偏壓盒（±45V）讓使用者能驗證並測量材料。 此外，還有一個十步驟的清單測試功能，每個測試步驟根據使用者需求設定參數，觀察被測元件特性的趨勢。

  LCR-6000 系列提供 10 組預設儲存記憶體，方便使用者呼叫測試條件。它可內部儲存多達 10,000 筆測量結果，以即時記錄結果。 同時，LCR-6000 系列也提供 USB 主機，允許在不連接電腦的情況下擷取內部儲存的資料; 同時，當 USB 主機插入 USB 隨身碟時，可以擷取並儲存顯示螢幕，讓使用者在設定時能方便地建立工作指令。

  在外部控制方面，LCR-6000 系列提供處理介面，並結合自身的分揀功能（9BIN、AUX：1BIN），可連接分揀機進行物料分揀作業。 對於需要遠端控制與測量擷取的使用者，LCR-6000 系列提供 RS-232C，允許透過電腦傳輸指令讀取控制設定或讀取測量結果; 此外，這款免費的 PC 軟體不僅提供使用者即時儲存測量結果的工具，也節省了程式開發的時間。

•
