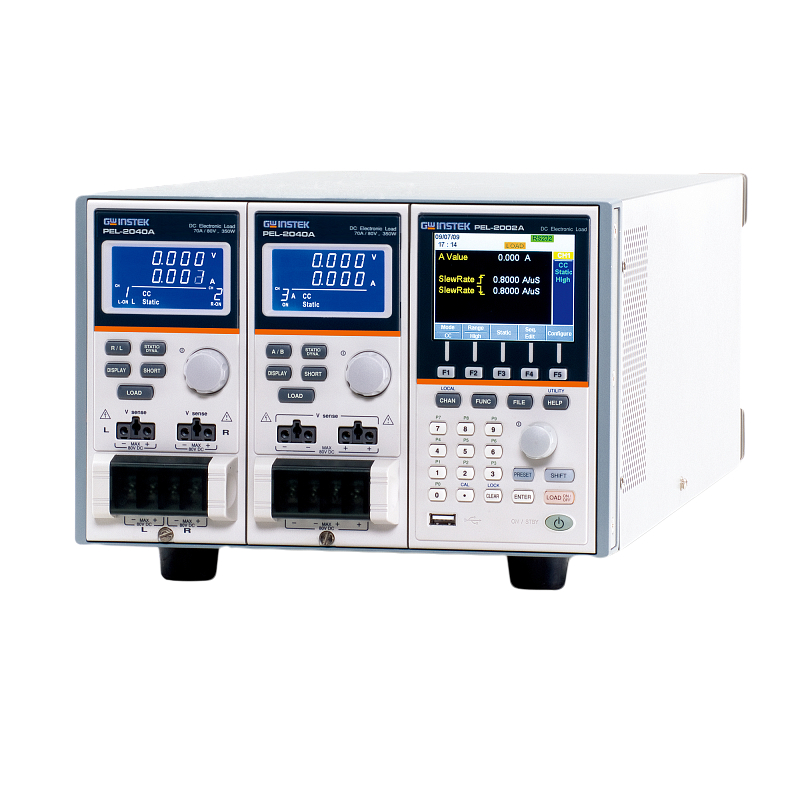

PEL-2000A Programmable D.C. Electronic Load

可編程電子負載

• 10 組預設記憶體

• 平行運算是可能的

• 支援序列載荷模擬功能

• 外部波形控制函數

• 高精度與高解析度

• 變動轉換率

• 最多支援 8 個多聲道輸出

• 過功率/過電流/過電壓/過熱保護

• 延遲控制

• 標準功能包括 USB 與 RS-232C，並可選配 LAN 與 GPIB

• 120組記憶體設定

• PEL-2000A 是一款可程式化直流電子負載。此負載可在恆流、恆電壓及恆阻模式下運作，並能模擬各種動態負載狀態。透過串列功能，可調整負載電壓、電流、負載升降斜率、電流水平及持續時間等參數，編輯負載波形。同時提供外部波形訊號控制及V&I監控功能。測試參數與狀態儲存量可達120組，系統可滿足自動測試需求。 可隨時從儀器內部儲存單元 EEPROM 存取。

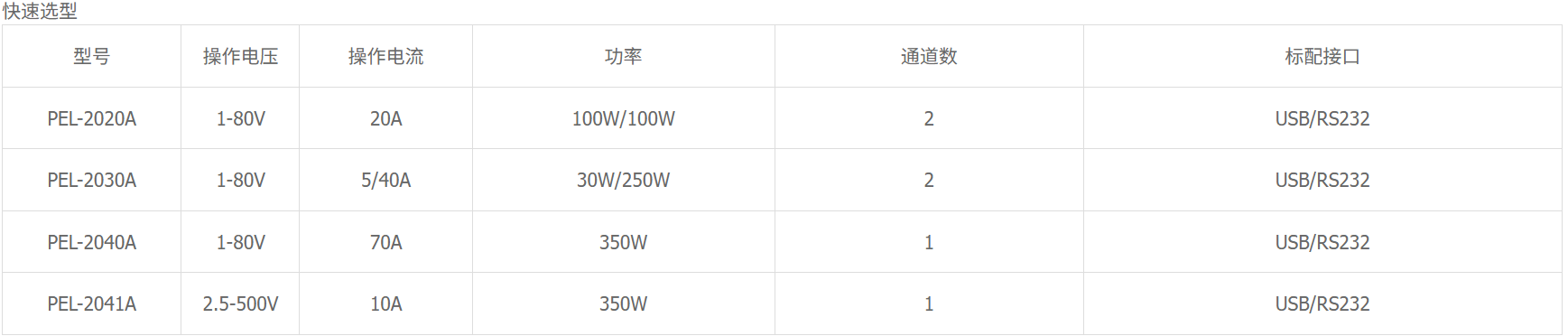

  PEL-2000A 系列包含兩個主要控制器與機箱：PEL-2002A（可容納雙模組）及 PEL-2004（可容納四個模組）。它們採用模組化設計，幫助用戶保留未來可能需要更高功率的擴充性。目前提供四款負載模組：PEL-2020A（200W 雙通道負載模組，100W*2; PEL-2030A（280W 雙通道負載模組 30W + 250W）; PEL-2040A（350W 單通道負載模組）; PEL-2041（350W 單通道負載模組），以 PEL-2004A 表示，可同時形成最多 8 個通道，功率範圍為 200W~350W，電流範圍為 0~70A，電壓範圍為 1~500V。使用者可依實際需求選擇負載模組與控制模組，以組合或自組裝負載系統，實現多個電子負載模組負載的同時運作。每個模組採用隔離與接地浮動連接，以避免短路迴路; 隨著綠色能源產業蓬勃發展，PEL-2000A 系列滿足各類消費電子及汽車能源裝置的測試需求。透過外部扁平電纜並聯控制，可同時控制多達五個主機箱，總功耗達 7kVA。

  PEL-2000A 系列配備 RS232、USB、區域網路（選配）、GPIB（選配）介面、GO/NG 介面，並包含 LabView、VB、C、C++ 及其他相關測試軟體的驅動程式與範例測試軟體。 PEL-2000A 系列主要用於測試多通道或單通道輸出交流/直流電源供應器、直流/直流電源模組、充電器及電力電子元件的性能。它提供設計與研發、生產線測試及產品檢驗作業的快速且有效的測試解決方案。同時具備 OPP、OCP、OVP、OTP、低壓保護及正向與反向極性保護功能，大幅提升產品可靠性，使其成為工程與自動化測試環境中值得信賴的產品。

• 每個通道可設定為快速序列，最多可設定 120 點、延遲時間等，且每步可設定為最小 100 微秒。 在同一控制模式下，可同時執行多通道序列控制，模擬切換電源的負載行為。這是 PEL-2000A 系列的強大功能之一，可用於模擬多通道輸出電源。 在動態模式下，兩個預設負載電流或脈衝負載電阻的條件設定速度可達每階達25微秒，通常作為測試程序，用以驗證對快速負載變化的反應。

  右上圖為單通道切換電源的範例，模擬快速負載變化。 透過結合數位示波器與電流探針來捕捉電流波形，PEL-2000A 能為直流電子負載進行可程式化串列程式設計功能，實現開關電源的效能測試

• C.C.（恆流操作模式）

  在恆流模式下，負載單元依照設定值抽取電流，電流無論電壓如何都保持不變。 CC 模式有兩個電平：高電平（HI）和低電平（LOW）。低電平的解析度高於高電平，用於精密測試。當電流超過低電平時，必須將剖面位切換到高電平區。 PEL-2000A 系列可程式直流電子負載能承受其型號中最高的額定功率，在低速段內。 CC 模式主要包含兩種模式：靜態模式與動態模式。靜態模式用於穩定性測試，動態模式則用於測試瞬間負載。啟動/不啟動功能也可用於動態模式與靜態模式。

• C.V.（恆壓操作模式）

  在恆壓模式下，負載單元在抽電流時維持電壓不變。在恆壓模式下，單通道負載可設定 A 與 B 值及有限電流值，並可透過負載模組前面板的 A/B 按鈕切換及選擇測試條件 A 或 B。 雙通道負載只能設定一個條件值（A 值），在 CV 模式下，回應時間可依此設定。

• C.V. + C.C.（恆壓+恆流模式）

  在恆壓模式下，可以設定電流限制，允許進入 CV+CC 模式。 當輸入電壓超過A值且輸入電流低於限制電壓時，通道進入CV模式;當電流超過限制時，通道進入CC模式。

• C.R.（恆定電阻模式）

  在恆阻模式下，負載單元會吸收線性比例的電流與電壓，以匹配設定的電阻值。 單聲道。 單一通道有兩個值、兩個電平，以及上下移動的切換速度。 與 CC 模式相同，恆定電阻同時支援動態與靜態負載，而 CR 模式則支援 GO/NG 功能。

• PEL-2000A 主控器的每個通道皆可平行使用，並可在動態與靜態模式下運作。 在動態模式下，負載可設定為兩個等級，兩者間的最小延遲設定為 0.025ms。 當通道並行使用時，動態測試必須同步進行。 平行連接使得動態高功率負載的執行能有效實現，無需高功率負載機器。

• PEL-2000A 系列可透過負載控制介面連接多個電子負載，皆使用標準 MIL20-pin 介面，允許最多四個輔助控制框架並聯至第一主機箱。

• 在程式序列模式下，有 12 組程式序列，每組包含 10 個序列。透過編輯參數，可以執行重複測試。執行後，所有測試結果，包括 GO/NG 判斷，都會顯示在視窗中。

• PEL-2000A 系列包含多種保護模式：過電流保護（OCP）、過電壓保護（OVP）、過功率保護（OPP）、反向極性保護（RVP）及低電壓保護（UVP）。每種保護模式都能有效保護負載與被測物體。當保護設定啟動時，蜂鳴器會響起警報，負載則會發出警報以停止負載吸收電壓與電流。負載用於 CV， 在CR模式下，必須設定過電流保護以限制負載吸收的電流。建議設定電流限制以防止負載燒毀。 過電壓保護用於限制負載進氣電壓。當限制電壓設定時，負載實際上會限制進氣電壓以保護負載。 反向極性保護有效防止因反極性而損壞儀器。透過設定低電壓範圍，能有效防止低電壓對被測裝置造成損害。

• Von 電壓是指負載開始抽取電流的電壓。 Von 電壓有兩種操作模式：Von 鎖定開啟與Von 鎖定關閉。 當馮鎖存開啟，當電壓達到馮電壓時，負載開始吸取電流，即使電壓低於馮電壓，仍持續抽取電流。 馮氏鎖定。當電壓達到馮氏電壓時，電流開始被抽取;但當電壓低於馮氏電壓時，電流停止。 如圖所示：當馮鎖存設為關閉時，若超過馮電壓限制，負載模組會開始抽電流，直到輸出電壓降至Von電壓以下，然後停止吸收電流。

• 透過後面板上對應通道的 6 針插槽，可監控每個通道的輸入狀態，包括輸入電壓、輸入電流、負載開關，以及 CC 與 CV 模式設定。 電壓監控輸出（VMON）與電流監測輸出（IMON）的輸出負載輸入電壓與負載輸入電流為其總比例輸出的百分比，例如 0V = 0% 全量程輸入電壓，10V = 100% 全量程輸入電壓。 電壓監控從1和3開始，電流監測到1和2。 電壓與電流監測輸出的腳位配置如下所述。

• 啟動負載時，負載端（腳位5）與GND（腳位1）必須通過低電壓（0~1V）。同樣地，若需要較高電壓（4-5V）， 負載開啟輸入電壓必須是 TTL。

•
