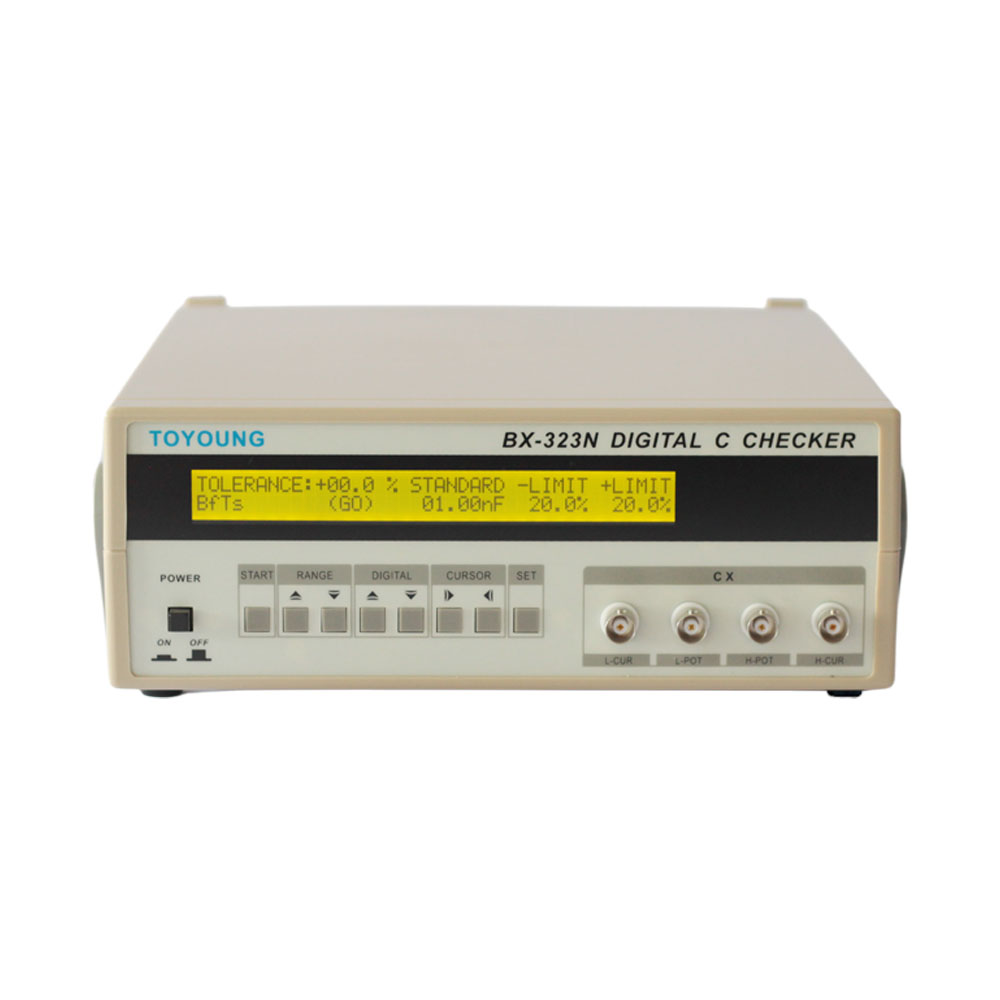

BX-323N 高速型1KHz數字電容測試儀
產品特徵:
測量範圍:10.00pF~10.00MF。
百分比(%)測量。
高速積分測量方式。
HANDLER接口。
透過內置比較器功能,以LO/GO/HI,LED顯示及蜂鳴器判定輸出。
內置比較器比較測試結果通過集電極開路輸出。
測量範圍及基本精確度（周圍溫度 23℃±5℃）
| 量程 | 標準值設定範圍 | 測量電壓 | 精確度 |
|---|---|---|---|
| 100pF | 10.0pF~100.0pF | 約 1V (r.m.s) | ±0.25%±0.25pF±2digit 以內 |
| 1nF | 0.100nF~1.000nF | ||
| 10nF | 1.00nF~10.00nF | ||
| 100nF | 10.0nF~100.0nF | ||
| 1μF | 0.100μF~1.000μF | ||
| 10μF | 1.00μF~10.00μF |
| 測試方式 | 4 端子測試 | |
|---|---|---|
| 測試頻率 | 1KHz±0.1%，正弦波測試 | |
| 測試取樣時間 | 【外部觸發模式】→約 10 毫秒/次 【內部連續測試模式】→約 5 次/秒 |
|
| 寄生電容矯正範圍 | 10pF | |
| 比較範圍設定 | 上限 +0.0%～+90.0% 下限 -0.0%～-90.0% |
|
| 比較結果顯示 | LCD 顯示 LO、GO、HI 和聲光報警 | |
| 輸入輸出信號 | 開始信號輸入：START 比較結果輸出：LO、GO、HI 測試結束信號：EOC |
集電極開路 80V/100mA（最大） |
| 使用環境 | 【溫度】：+5℃～+40℃，【濕度】：85%以下 | |
| 電源 | AC100V~220V，50/60Hz，約 25VA | |
| 尺寸 | 250（寬）×90（高）×260（長）mm（不包含外部突出物，如墊腳等） | |
| 重量 | 約 2kg |
