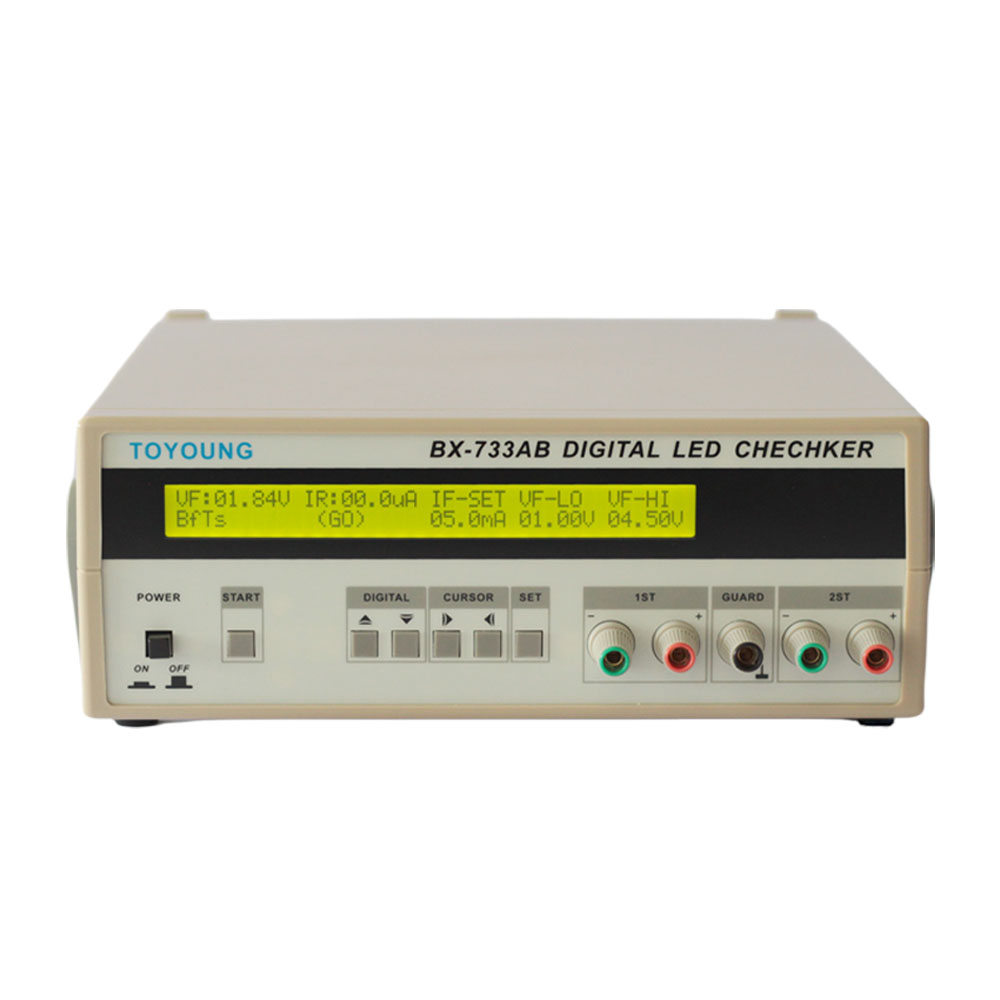

BX-733AB數字LED測試儀
產品特徵:
檢測2腳LED和普通二極管
特適合LED編帶機使用。二通道同步測量,2ST測量LED的極性方向，1ST测量LED的正向VF值和IR值。VF值的上、下限和IR的上限值可設定。2ST極性測定電流(IFSET)爲:DC1mA。
測量結果輸出2ST的LED極性(+POL,-POL,NG)和1ST的LED電參數值的比較結果(LO,HI,GO),並同時顯示
VF和IR值。
1ST 測量範圍及基本精確度（周圍溫度 23℃±5℃）
| 測定內容 | 測量範圍 | 精確度 |
|---|---|---|
| 正向電流設定（IF SET） | DC 1.0mA ~ 99.9mA | ±0.2mA±2 digit |
| 正向電壓（VF）測量 | DC 0.00V~11.50 V | ±0.5% of F.S ±1 digit |
| VF 上限比較值設定 | 0.00V~11.50 V | |
| VF 下限比較值設定 | 0.00V~11.50 V | |
| 反向電壓設定（VR SET） | DC 0.0V~12.0V | ±0.1V±1 digit |
| 反向漏電流（IR）測量 | DC 0.0μA ~ 99.9μA | ±0.5% of F.S ±1 digit |
| IR 上限比較值設定 | 0.0μA ~ 99.9μA |
測試方式 |
二端子測試 |
|---|---|
測試取樣時間 |
【外部觸發模式】→單燈約25毫秒【單一模式】 |
【內部連續測試模式】→約5次/秒 |
|
比較結果顯示 |
LCD顯示LO、GO、HI和聲光報警 |
輸入輸出信號 |
外部觸發輸入START |
比較結果輸出：GO/ NG |
|
測試結束信號：EOC |
|
使用環境 |
【溫度】：+5℃~+50℃，【濕度】：80%以下 |
電源 |
AC220V，50/60Hz，約25VA |
尺寸 |
250（寬）x90（高）x260（長）mm（不包含外部突出物，如墊腳等） |
重量 |
約2kg |
